Монтаж Водосточной Система Инструкция

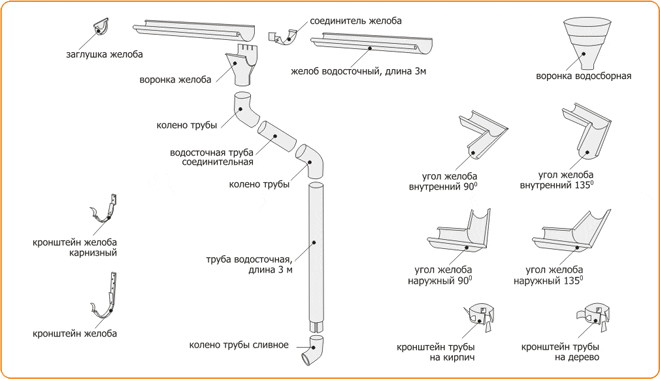

Монтаж водосточной системы МП ПРЕСТИЖ Комплектация водосточной системы МП ПРЕСТИЖ Заглушка желоба D125 Держатель желоба D125х320 Держатель желоба карнизный D125х132 Ограничитель перелива желоба Угол желоба внутренний D125 Паук D100 Желоб водосточный D125х3000 Угол желоба наружный D125 Угол желоба наружный D125х135° Воронка выпускная D125/100 Cоединитель желоба D125 Труба соединительная D100х1000 Угол желоба внутренний D125х135° Воронка водосборная D300/100 Колено трубы D100 (60°) Колено трубы D100 (60°) Держатель трубы D100 (на дерево) Труба водосточная D100 длиной 2 м и 3 м Держатель трубы D100 (на кирпич) Тройник трубы D100 Колено трубы сливное D100 (60°) ВСЕ ЭЛЕМЕНТЫ НАДЕЖНОЙ КРОВЛИ КРОВЛЯ "ВСЕ ВКЛЮЧЕНО"! 29 Монтаж водосточной системы МП ПРЕСТИЖ Держатели желоба ВНИМАНИЕ! Держатели желобов устанавливаются до монтажа карнизов и металлочерепицы. На нижней доске обрешетки необходимо отметить места установки держателей желоба, руководствуясь следующими правилами: • Не более 10 м желоба на один стояк; • Расстояние между держателями желоба 400 - 500 мм, по возможности попадая через обрешетку в стропила; • Общий уклон желоба – 5 мм на 1 м Первый и последний держатели прикрепляют и отгибают вниз с помощью полосогиба для гибки держателей желоба, между ними натягивают шнур. Остальные держатели крепят и отгибают так, чтобы они касались шнура. Желоб • При необходимости отпиливают желоб до требуемой длины. • Отмечают и вырезают на желобе V-образное отверстие шириной 100 мм под выпускную воронку. • Рекомендуемое расстояние от края желоба до выпускной воронки 150 мм. Воронка выпускная • Передний край воронки заводят под внешний загиб желоба. • Плотно прижимают воронку к желобу и фиксируют её, загнув резной фланец воронки на заднюю кромку желоба. Заглушка желоба • На торцы желобов с использованием киянки устанавливаются заглушки. L макс. 10 м макс. 10 м 400-500 1 2 3 N 30 Монтаж водосточной системы МП ПРЕСТИЖ Соединение желобов и углов желоба • Вставляют и закрепляют желоб в держателях. • Прикрепляют к обрешетке карнизные планки (см. «Монтаж элементов кровельной системы. Карнизные планки.») • При соединении желобов между собой или с углами желоба их вставляют друг в друга с нахлёстом в 25-30 мм. • На месте стыка обязательно устанавливают соединитель желоба с резиновой прокладкой. Задним фланцем соединителя зацепляют за внутренний край желоба, подтягивают переднюю часть соединителя к желобу, защелкивают замок и фиксируют его язычком. Паук • Для предотвращения засорения водосточной трубы листьями и иным мусором, в воронку устанавливают паук. • В зависимости от условий эксплуатации, примерно раз в год требуется очищать паук от листвы, иначе сток воды будет затруднен. Соединительная труба и колено трубы • Воронка соединяется с водосточной трубой с помощью 2-ух колен и соединительной трубы. • Размер соединительной трубы необходимо уточнить по месту и отпилить ее инструментом по резке металла. • Два обжима на трубе позволяют использовать отрезки трубы в двух местах. • Отрезки трубы, которые остались в процессе монтажа, можно использовать, если сделать на них обжимку при помощи клещей «гофра». СП-1 Соединительная труба ВСЕ ЭЛЕМЕНТЫ НАДЕЖНОЙ КРОВЛИ КРОВЛЯ "ВСЕ ВКЛЮЧЕНО"! 31 Монтаж водосточной системы МП ПРЕСТИЖ Ограничитель перелива • В местах повышенного стока воды (например, под ендовой) на желоб или угол желоба устанавливают ограничитель перелива. Держатели трубы и водосточная труба • Два вида держателей трубы позволяют использовать их на любых поверхностях и материалах. • К стене здания прикрепляют держатели трубы из расчета: один держатель на один метр трубы и на стыке двух труб. • Трубы отрезают до необходимой длины, вставляют их в держатели и фиксируют с помощью замков держателя. • Внизу трубы крепят сливное колено (расстояние до отмостки - 300 мм). Тройник трубы • Если к одному стояку подводятся трубы с двух воронок, применяется тройник трубы. • Тройник имеет обжим с нижней стороны и устанавливается аналогично водосточной трубе. Широкий раструб для входа трубы сбоку позволяет подводить трубу под разным углом. Воронка водосборная • Для сбора воды с фальцевой кровли и некоторых сложных видов кровли вместо желобов используется водосборная воронка. • Воронку вставляют в верхнее колено трубы или трубу и дополнительно крепят в верхней части к карнизу хомутом из металлической полосы и саморезом. 32 Монтаж водосточной системы МП МОДЕРН Комплектация водосточной системы МП МОДЕРН Заглушка желоба 120х86 левая Держатель желоба 120х86 Угол желоба 120х86 внутренний Угол желоба 120х86 наружный Угол желоба 120х86 наружный (сварной) Колено трубы 76х102 (60°) Воронка выпускная 76х102 Желоб водосточный 120х86х3000 Заглушка желоба 120х86 правая Труба водосточная 76х102 длиной 2 м и 3 м Держатель трубы 76х102 (на кирпич) Угол желоба 120х86 внутренний (сварной) Труба водосточная 76х102 с коленом длиной 3 м и 1 м Держатель трубы 76х102 (на дерево) ВСЕ ЭЛЕМЕНТЫ НАДЕЖНОЙ КРОВЛИ КРОВЛЯ "ВСЕ ВКЛЮЧЕНО"! 33 Монтаж водосточной системы МП МОДЕРН Держатели желоба ВНИМАНИЕ! Держатели желобов устанавливаются до монтажа карнизов и металлочерепицы. На нижней доске обрешетки необходимо отметить места установки держателей желоба, руководствуясь следующими правилами: • Не более 10 м желоба на один стояк; • Расстояние между держателями желоба 400 - 500 мм, по возможности попадая через обрешетку в стропила; • Общий уклон желоба – 5 мм на 1 м Первый и последний держатели прикрепляют и отгибают вниз с помощью полосогиба для гибки держателей желоба, между ними натягивают шнур. Остальные держатели крепят и отгибают так, чтобы они касались шнура. Воронка выпускная • При необходимости отпиливают желоб до требуемой длины. • В месте установки воронки в желобе делают Х-образный разрез, края которого загибают наружу, либо вырезают круглое отверстие диаметром 45-50 мм. • Воронку крепят к желобу заклепками, стык обрабатывают герметиком. • Воронка выпускная является универсальной: она служит для присоединения к прямоугольному желобу, как прямоугольной трубы так и круглой. • Рекомендуемое расстояние от края желоба до выпускной воронки не менее 200 мм. Заглушка желоба • Открытый торец желоба закрывают заглушкой, применив герметик и заклепки (не менее 3 штук на заглушку). L макс. 10 м макс. 10 м 400-500 1 2 3 N 34 Монтаж водосточной системы МП МОДЕРН Установка желоба • Вставляют и закрепляют желоб в держателях. • Прикрепляют к обрешетке карнизные планки (см. «Монтаж элементов кровельной системы. Карнизные планки.») СП-1 Желоб и угол желоба • При соединении желобов или желоба с углом желоба срезают на 50 мм передний крючкообразный загиб желоба. На эту длину вставляют в него второй желоб. • Соединяют желоба с помощью герметика и заклепок. Держатели трубы, водосточная труба, колено трубы • Два вида держателей позволяют использовать их на любых поверхностях и материалах. • К стене здания прикрепляют держатели трубы из расчета: один держатель на один метр трубы и на стыке двух труб. • Трубы вставляют в держатели и фиксируют с помощью замков держателя. • Воронка с водосточной трубой соединяется с помощью 2-ух колен и отрезка трубы. • Внизу трубы крепят сливное колено (расстояние до отмостки - 300 мм). • Если входящая труба обрезана по месту, то у нее при помощи клещей «гофра» предварительно обжимают углы. После чего трубы вставляют одна в другую и фиксируют заклепками. ВСЕ ЭЛЕМЕНТЫ НАДЕЖНОЙ КРОВЛИ КРОВЛЯ "ВСЕ ВКЛЮЧЕНО"! 35 Монтаж водосточной системы МП ПРОЕКТ Комплектация водосточной системы МП ПРОЕКТ Заглушка желоба D185 Держатель желоба D185х350 Угол желоба универсальный D185 Желоб водосточный D185х3000 Воронка водосборная D350/150 Угол желоба универсальный D185 Воронка выпускная D185/150 Колено трубы D150 (60°) Держатель трубы D150 Труба водосточная D150 длиной 1 м и 3 м Колено трубы сливное D150 (60°) 36 Монтаж водосточной системы МП ПРОЕКТ Держатели желоба ВНИМАНИЕ! Держатели желобов устанавливаются до монтажа карнизов и металлочерепицы. На нижней доске обрешетки необходимо отметить места установки держателей желоба, руководствуясь следующими правилами: • Не более 10 м желоба на один стояк; • Расстояние между держателями желоба 400 - 500 мм, по возможности попадая через обрешетку в стропила; • Общий уклон желоба – 5 мм на 1 м Первый и последний держатели прикрепляют и отгибают вниз с помощью полосогиба для гибки держателей желоба, между ними натягивают шнур. Остальные держатели крепят и отгибают так, чтобы они касались шнура. В случае устройства водосточной системы МП ПРОЕКТ на кровлях без применения желобов (например фальцевые кровли) на один стояк должно приходиться не более 120 кв.м кровли. L макс. 10 м макс. 10 м 400-500 1 2 3 N Желоб • При необходимости, отпиливают желоб до требуемой длины. • Отмечают на желобе и вырезают V-образное отверстие шириной 160 мм под выпускную воронку. • Рекомендуемое расстояние от края желоба до выпускной воронки не менее 200 мм ВСЕ ЭЛЕМЕНТЫ НАДЕЖНОЙ КРОВЛИ КРОВЛЯ "ВСЕ ВКЛЮЧЕНО"! 37 Монтаж водосточной системы МП ПРОЕКТ Желоб и угол желоба • Вставляют и закрепляют желоб в держателях. • Прикрепляют к обрешетке карнизные планки (см. «Монтаж элементов кровельной системы. Карнизные планки.») СП-1 Заглушка желоба • Открытый торец желоба закрывают заглушкой, применив герметик и заклепки (не менее 3 штук на заглушку). Соединение желобов и углов желоба • Для соединения желобов между собой и с углами желоба вставьте их друг в друга с нахлестом в 60-90 мм, предварительно отогнув кромку нижнего желоба. • Перед тем, как соединить желоба, наносится герметик на соприкасающиеся поверхности. • После соединения кромку возвращают в исходное положение. • Для увеличения жесткости соединения рекомендуется вершины соединенных желобов соединить заклепкой. Воронка выпускная • Плотно прижимают воронку к желобу над отверстием и фиксируют её, загнув резные фланцы воронки на кромки желоба. 38 Монтаж водосточной системы МП ПРОЕКТ Соединение труб и колена трубы • Воронка с водосточной трубой соединяется с помощью двух колен и отрезка трубы. • На отрезке трубы при помощи клещей «гофра» предварительно обжимают концы, после чего колено и трубы вставляют друг в друга. Отрезок трубы Держатели трубы, водосточная труба и сливное колено • К стене здания прикрепляют держатели трубы из расчета: один держатель на один метр трубы и на стыке двух труб. • Трубы отрезают до необходимой длины, вставляют их в держатели и фиксируют с помощью клиновидных замков держателя. • Рекомендуется дополнительно зафиксировать замок саморезом к трубе через технологическое отверстие. • Внизу трубы крепят сливное колено (расстояние до отмостки - 300 мм). Воронка водосборная • Для сбора воды с фальцевой кровли и некоторых сложных видов кровли используется водосборная воронка. • Воронку вставляют в верхнее колено трубы или трубу и дополнительно крепят в верхней части к карнизу хомутом из металлической полосы или саморезом. ВСЕ ЭЛЕМЕНТЫ НАДЕЖНОЙ КРОВЛИ КРОВЛЯ "ВСЕ ВКЛЮЧЕНО"! 39

Монтаж водосточной системы МП ПРЕСТИЖ

Монтаж водосточной системы МП ПРЕСТИЖ. Заглушка желоба D125. Держатель желоба D125х320. Держатель желоба карнизный. D125х132.

Характеристики водосточной системы ИНСИ Водосточная система применяется на промышленных, жилых и общественных зданиях для организованного отвода воды с кровель. Водосточная система с диаметром трубы 150мм позволит отвести дождевую воду со 117 квадратных метров ската. Значительно уменьшится количество труб на фасадах зданий. Держатели желобов монтируются на расстоянии не далее 0,7м, держатели трубы - не далее 2 м друг от друга.
